[프로비아 PRO35T] 제품 장착 : 3.5인치 풀터치 LCD, 2채널 HD블랙박스 2013-12-19 15:41:14 주소복사
홈페이지홈페이지

[프로비아 PRO35T] 제품 장착 -3.5인치 풀터치 LCD, 2채널 HD블랙박스

[프로비아 PRO35T] 2채널 블랙박스의 본체를 부착하기로 결정을 하였습니다. 체험단에게 상시전원선만을 준것이 아니라, 시가짹전원선도 제공하였기에. 우선적으로 블랙박스본체를 시가짹전원선을 사용하여 편안하게 큰화면의 전방 실시간영상을 보면서 작업을 하였습니다.

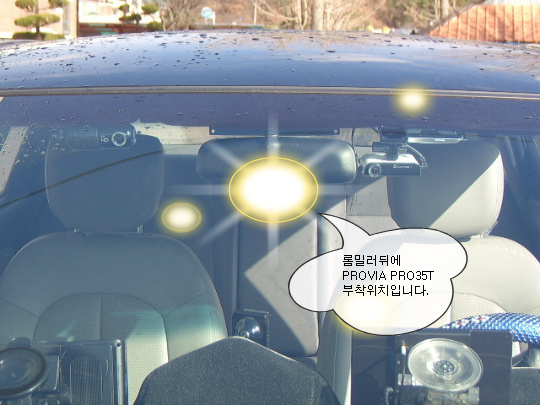

▲[프로비아 PRO35T] 2채널 블랙박스의 위치 잡는 것이 룸밀러의 주변의 좌,우그리고 뒷편의 3곳 중에 하나를 선택하여 부착을 하여야 하므로 태극이는 롬밀러의 뒷편인 전면유리에 부착을 하기로 하였습니다.

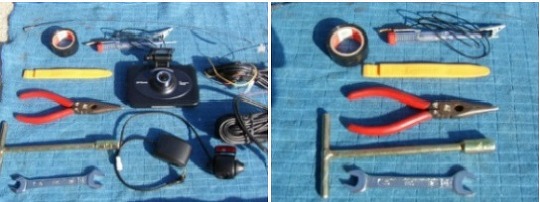

▲태극의 차량에 [프로비아 PRO35T] 2채널 블랙박스를 장착에 필요한 준비물

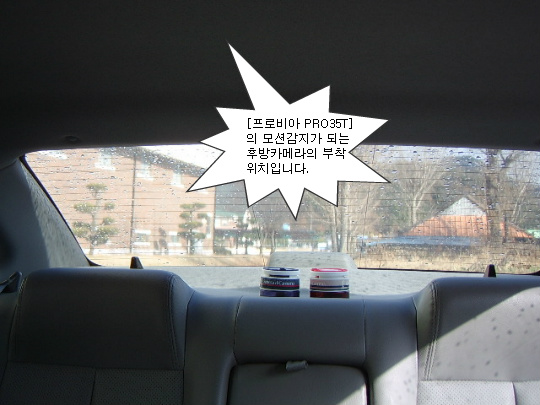

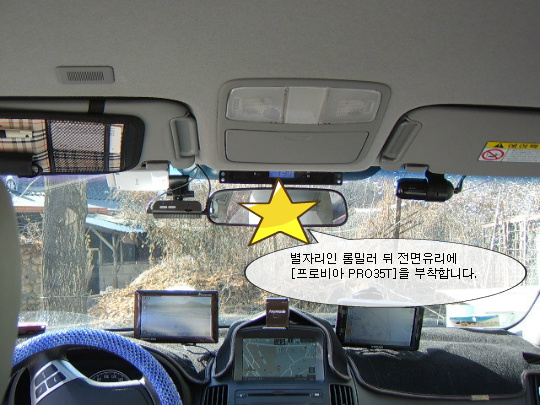

▲[프로비아 PRO35T] 블랙박스의 차량 실내에서 바라본 위치에서 전방카메라는 롬밀러 뒤의 전면유리에 장착위치를 잡고, 후방카메라의 위치는 뒷유리 정중앙의 윗부분에 부착을 하기로 하였습니다.

 [프로비아 PRO35T] 2채널 블랙박스의 본체 전면카메라 부착작업

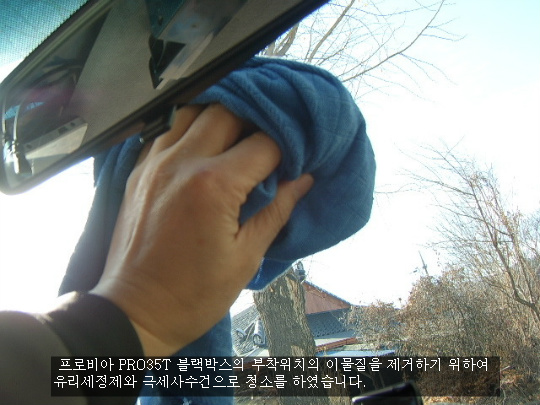

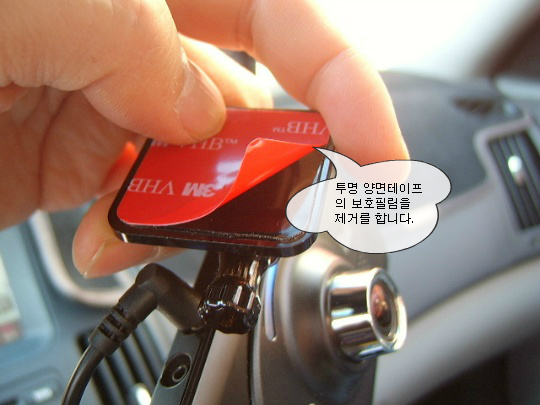

▲[프로비아 PRO35T] 2채널 블랙박스의 부착을 할 부분에 청소를 열심히 하였습니다.

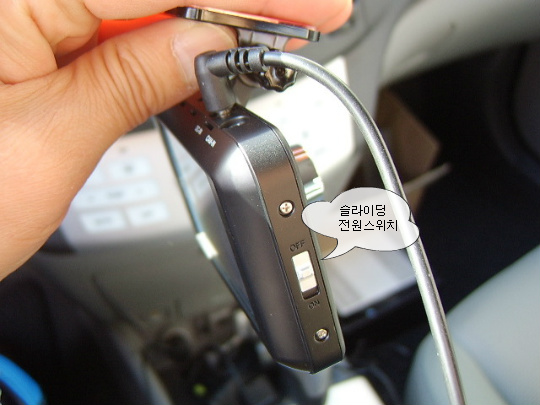

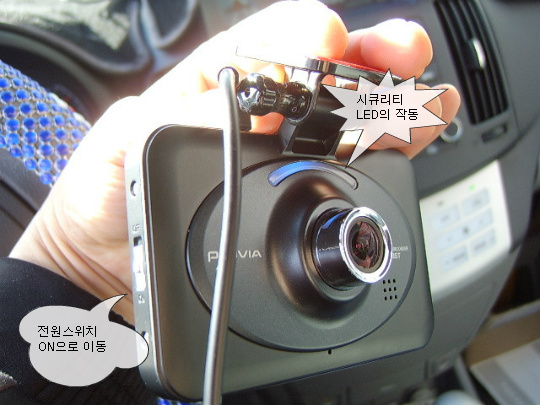

▲[프로비아 PRO35T] 2채널 블랙박스는 차량의 배터리를 방전으로부터 보호하기 위하여 저전압차단기능을 내장하고 있지만, 사진처럼 우측에 수동 전원스위치를 지원하여 사용하지 않을땐, 수동으로 전원을 꺼둘수 있습니다.

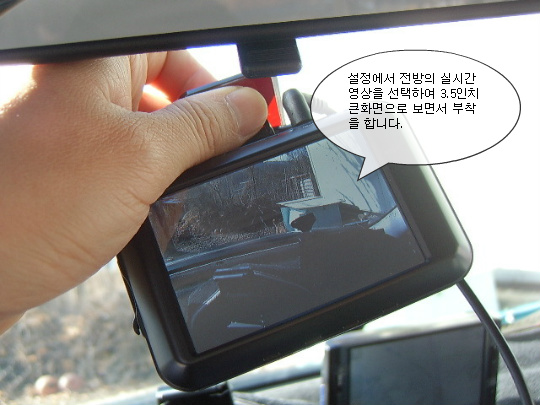

▲[프로비아 PRO35T] 2채널 블랙박스의 수동 전원을 살려서 전방카메라에서 촬영되는 실시간영상을 후면에 있는 3.5인치 LCD를 보면서 부착위치를 더 세밀하게 하여야 추후에 재부착에서 벗어날 수 있습니다.

▲[프로비아 PRO35T] 2채널 블랙박스의 차량에 장착을 하면서 느낀 것이 액정이 있는 블랙박스의 장착이 진짜로 편하구나를 생각하여습니다. 더구나, 환경설정에서 전후방카메라의 실시간영상을 선택하여 볼 수 있으니, 전방의 본체를 장착할 때, 전방영상을 보고, 후방카메라의 세밀한 각도를 볼 필요가 있을땐, 역시 후방카메라의 실시간영상을 선택하여 3.5인치 큰 LCD로 보면서 작업을 했습니다.

▲[프로비아 PRO35T] 2채널 블랙박스의 거치대는 앞뒤로만 움직임을 줄 수 있는 단순한 구조로 되어 있지만, 트럭에 장착을 하여도 영상에 잔물결을 일으킬 수 있는 진동의 발생이 생길 수 없는 견고성을 강조하여 안정적인 차량운행의 녹화영상을 만드는 데, 함 몫을 담당하고 있습니다.

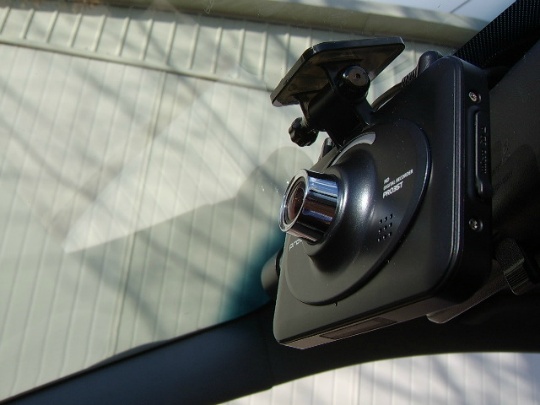

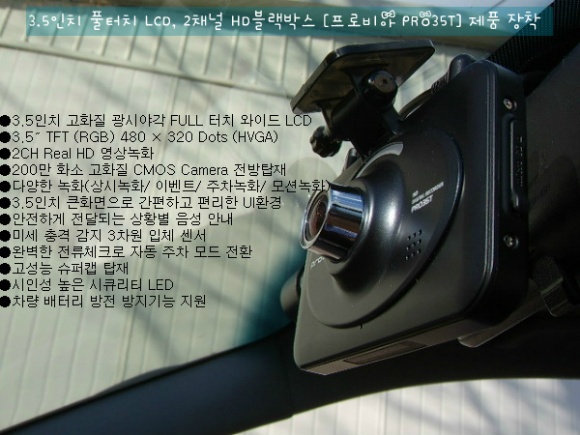

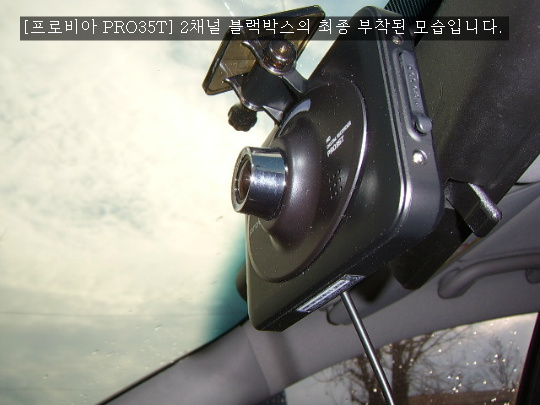

▲[프로비아 PRO35T] 2채널 블랙박스의 전방카메라가 있는 본체의 전면유리에 부착을 마친 것을 찍어 본것으로 거치대의 앞 뒤의 움직임 각도는 해버라기 모양의 사선들로 서로 맞물려서 촬영각도를 잡고 나사로 고정을 시키면 움직임이 없이 단단히 고정이 되었으며, 사무실에 며칠 두고 살피고 있을 때, 본제품을 본 사람들은 모두 하나같이 '디지털카메라' 같다고 하더군요.



▲[프로비아 PRO35T] 2채널 블랙박스의 3.5인치 LCD는 넓은 화면으로 조밀조밀하게 있는 영상의 사물 재현이 시원하게 느길 정도입니다. 여타의 다른 작은 화면을 제공하는 블랙박스들을 간접적으로 고장문의 또는 조작 등과 경우에 만져보고, 영상의 시청도 하였지만, 재생, 실시간영상의 살펴보진 안했습니다. 보고 있으면 답답함을 느겼습니다.

 [프로비아 PRO35T] 2채널 블랙박스의 상시전원선 연결작업



▲[프로비아 PRO35T] 2채널 블랙박스는 차량의 배터리에 있는 대기소료전류를 사용하여 주차감시를 하는 데, 저전력으로 블랙박스가 제조되었다고 하여도 차량의 시동걸린 전류량은 안전하게 남겨야 하기에 주요기능으로 차량의 배터리 방전을 방지를 위하여 저전압차단기능을 내장함으로 이를 효율적으로 사용하기 위하여 3상의 상시전원선을 사용하여 배터리의 상시전원을 사용한다.

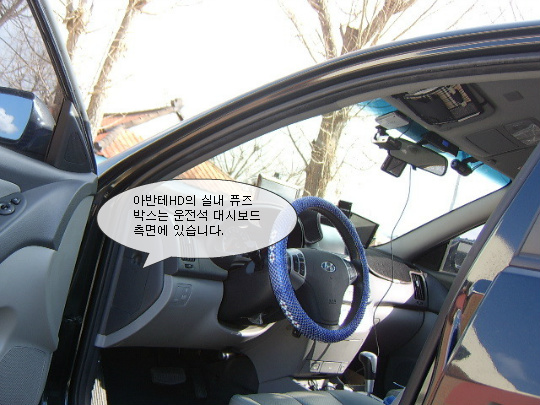

차량에서 상시전원을 사용하기 위하여 가장 효율적인 방법으로 퓨즈박스에서 해당되는 퓨즈에 전선을 연결하여 사용을 하며, 태극이의 차량은 실내퓨즈박스가 운전석 대시보드 우측에 차량문을 열어보면 있다.

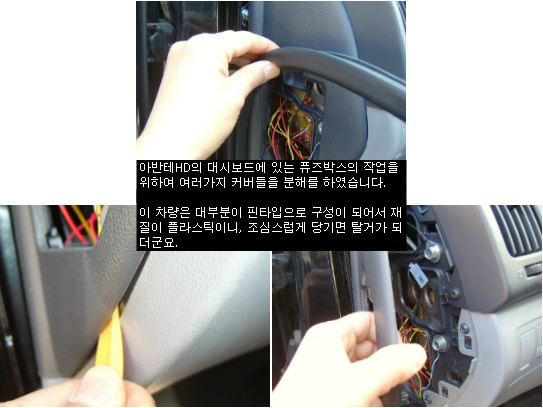

본 체험글의 준비물을 사진으로 남겨올렸는 데, 이 공구로 내장플라스틱을 조심스럽게 톰새로 넣어서 탈거를 하였습니다. 결합이 핀형식을 사용하므로 인하여 조심스럽게 힘을 가하면서 당기면 탈거가 쉽게 되며, 퓨즈연결 작업이 끝나면 반대의 순서로 조립을 하면 된다.

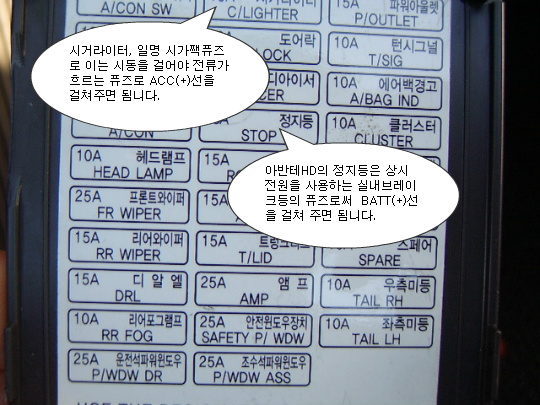

퓨즈박스의 커버에는 대부분의 퓨즈용도가 표시되어 있는데, 태극이의 차량에서 휴즈박스커버를 보면, BATT(상시전원)선은 정지등에 해당이 되고, ACC(2차건류:시동후에 전류통함)선은 시가라이터(시가짹)퓨즈에 해당이 된다.

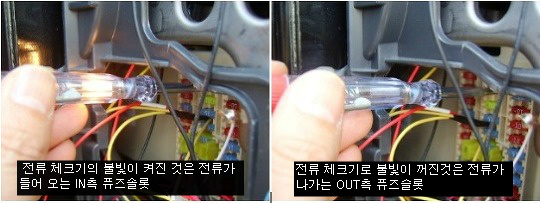

 전류테스터기(전류체크기)로 퓨즈의 전류가 들어 오고 나가는  IN-OUT의 퓨즈 다리 슬롯를 찾는 방식으로 전류가 나가는 측의 다리에 블랙박스의 상시전원선의 세부선을 걸쳐 주는 방식으로 하여야 행여나 과전류가 흐르더라도 퓨즈의 납이 녹아 전류를 차단 시킴으로 안전하여 집니다.

만일 전류가 들어 오는 측에 상시전원 세부선을 걸어서 과전류가 흐르을 경우 쇼트의 발생 비율이 높아져서 차량 화재의 원인이 될 수도 있으니 주의하여 상사전원선의 연결 작업을 하셔야 합니다.

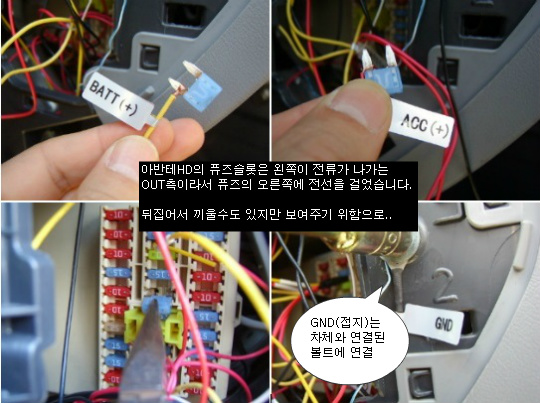

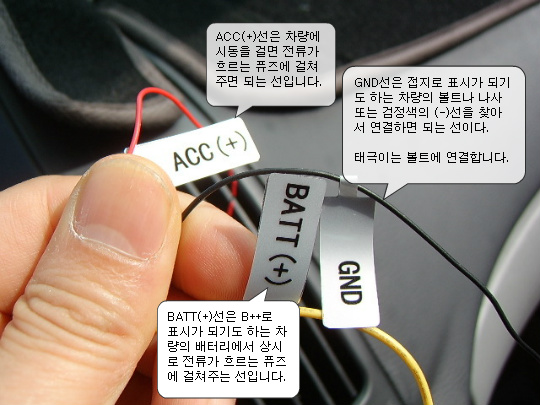

▲[프로비아 PRO35T] 2채널 블랙박스의 상시전원선의 세부3가닥의 선(BATT(+)선은 정지등 퓨즈, ACC(+)선은 시가라이터(사가짹)퓨즈, GND(접지)선은 차량의 철판에 연결된 볼트)을 연결하였으며, 사용하는 도구은 롱로우즈(마루벤찌)를 사용하였지만, 퓨즈집게를 사용하셔도 됨니다.

#. 차량의 차체는 (-)마이너스 전류가 흐르며, 퓨즈에 사용되는 전류는 (+)플러스 전류가 흐르는 DC전류를 사용합니다. 참조용.

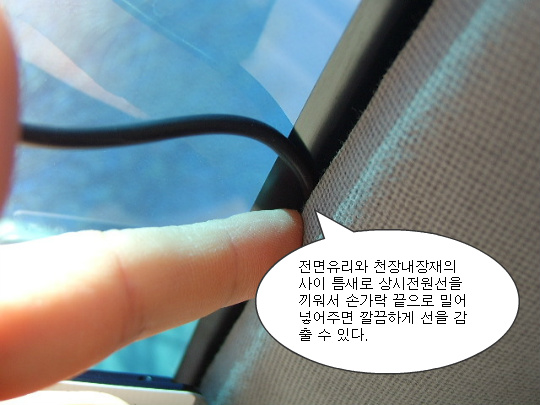

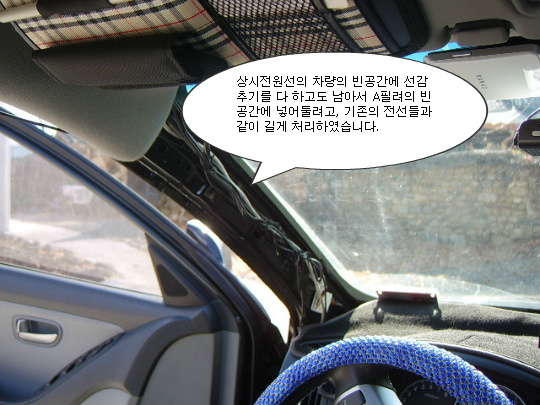

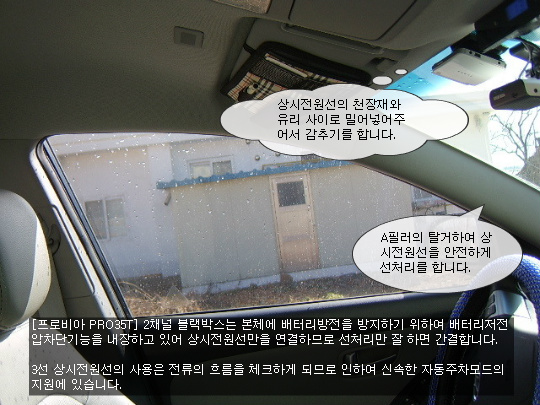

▲[프로비아 PRO35T] 2채널 블랙박스의 상시전원선의 퓨즈연결을 완료하고, 이 상시전원선을 블랙박스본체까지 끄집고 가면서 차량의 내장재틈새과 같은 빈공간에 감추면서 진행을 합니다. 퓨즈박스에서 전면유리상단까지는 A필려, 전면유리의 상단 틈새를 이용하여 본체에 연결을 합니다.

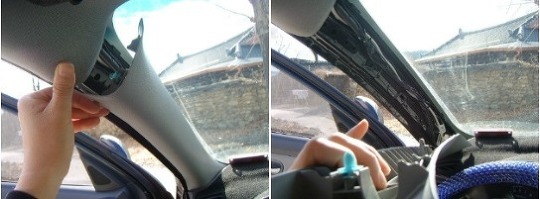

▲[프로비아 PRO35T] 2채널 블랙박스의 A필러의 탈거는 문틀의 고무몰딩을 당겨서 탈거를 시키고, A필러의 플라스틱커버 상부의 틈색에 손기락으로 차량의 안쪽방향으로 당겨지게 힘을 가하면 핀결합방식이라 쉽게 탈거가 된다. 간혹, 차량별로 A필려에 나사조임도 추가적으로 된 것도 있으니, 본인의 차량 A필려를 살펴서 나사조임등을 먼저 풀어서 해결하고, 탈거작업을 하여야 한다. 추운날과 처음 탈거할 때는 더욱더 조심스럽게 하여 A필러의 파손을 줄일 수 있게 하여야 한다.

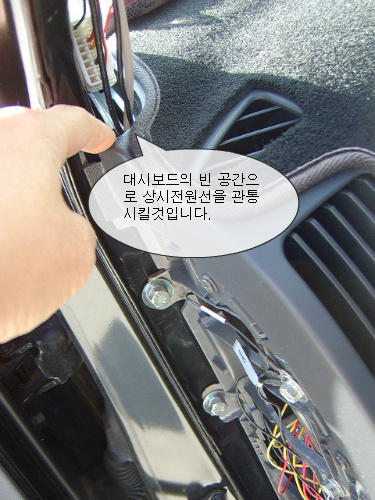

▲[프로비아 PRO35T] 2채널 블랙박스의 상시전원선을 대시보드와 A필려가 만나는 부분에 사진과 같은 공간이 있어서 이 부분으로 아래의 사진과 같이하여 관통을 시켰습니다.

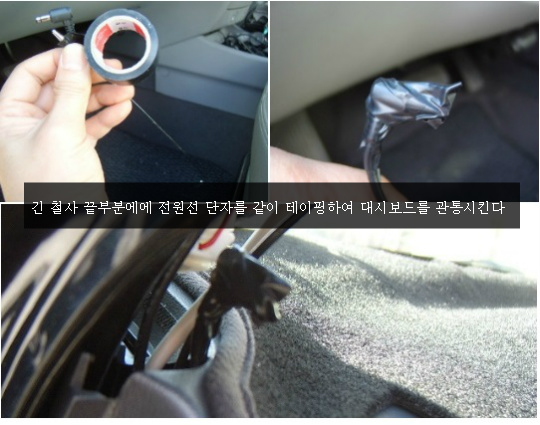

▲[프로비아 PRO35T] 2채널 블랙박스의 사진상에 나오는 철사는 실은 일자형DMB안테나로 지금은 사용하지 않아서 매립작업중에 전선들의 대시보드를 관통하는 작업에 주로 사용하는 필수품으로 사용중입니다.

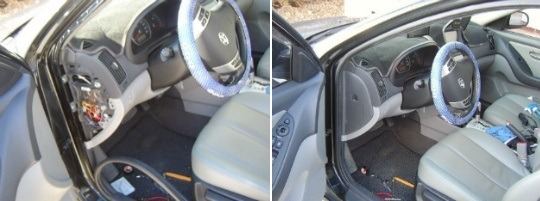

▲[프로비아 PRO35T] 2채널 블랙박스의 상시전원선 연결작업을 마무리하면서 탈거되었던 차량의 내장재들을 탈거할때의 순서와 반대로 조립을 하여 깔끔하게 처리를 하였습니다.

 [프로비아 PRO35T] 2채널 블랙박스의 후방카메라 연결작업

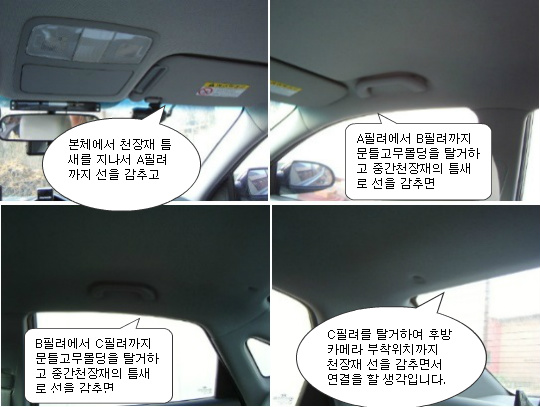

▲[프로비아 PRO35T] 2채널 블랙박스의 후방카메라 영상선을 감추는방향과 방법

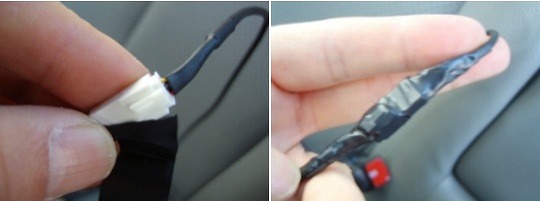

▲[프로비아 PRO35T] 2채널 블랙박스의 후방카메라 연결선 짹과 연결단자 짹의 결합에서 조금 더 보강하고자 전기절연테이프로 감아 주었습니다. 천장재 틈세에 넣어두어야 하는 관계로 불안감에 나름 자기만족을 한다고 생각하여 주십시요.

▲[프로비아 PRO35T] 2채널 블랙박스의 후방카메라 영상선을 전면유리에 부착된 본체로 끌어가기 위하여 후면유리의 중앙상단부터 영상선을 천장재에 삽입과 감추면서 C필려까지 탈거를 하였습니다. C필려의 탈거방법은 문틀의 고무몰딩을 당겨서 탈거하고, C필려 플라스틱 내장재의 틈세에 손가락을 넣어서 차량 안쪽 방향으로 밀어주면 쉽게 됨니다.

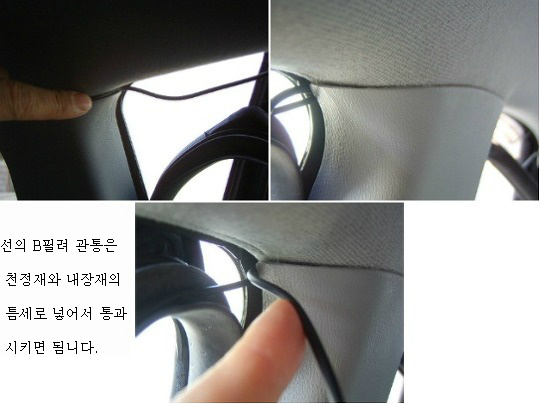

▲[프로비아 PRO35T] 2채널 블랙박스의 후방카메라 B필려 영상선 관통하기

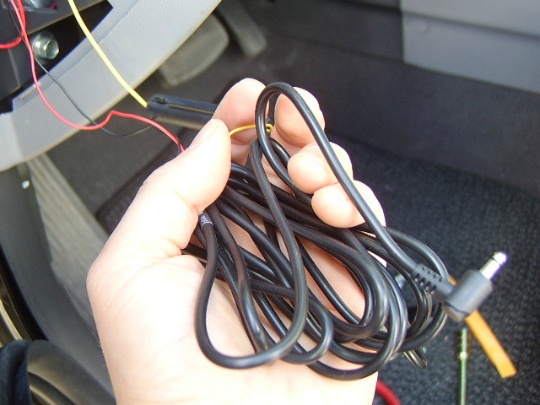

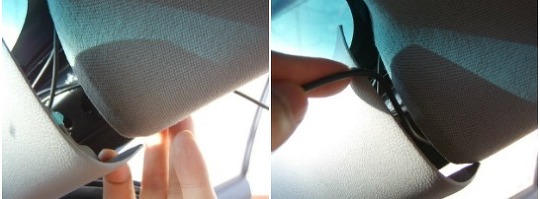

▲[프로비아 PRO35T] 2채널 블랙박스의 후방카메라 영상선을 A필려까지 왔으면 A필려를 탈거하여 영상선을 안쪽으로 공강을 경유하여 전면유리의 천장재 틈세로 밀어 넣어 감추면서 블랙박스본체에 연결 하면 됨니다. 영상선이 많이 남아서 C필려의 내장재 안쪽 공간에 감아서 넣어 두었습니다.

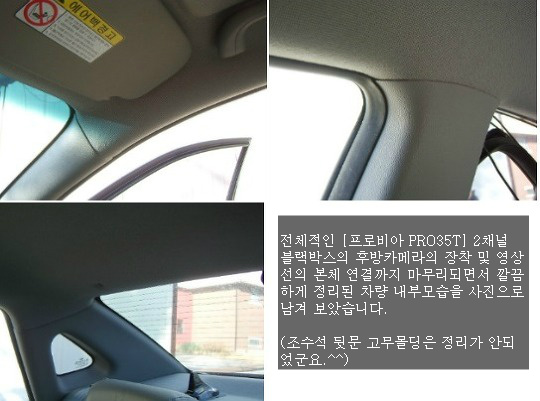

▲[프로비아 PRO35T] 2채널 블랙박스의 후방카메라와 영상선 연결이 대충 끝난 차량 내부 모습.

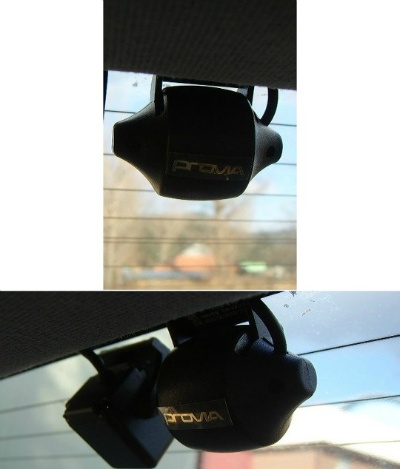

▲[프로비아 PRO35T] 2채널 블랙박스의 후방카메라 가 부착된 모습.

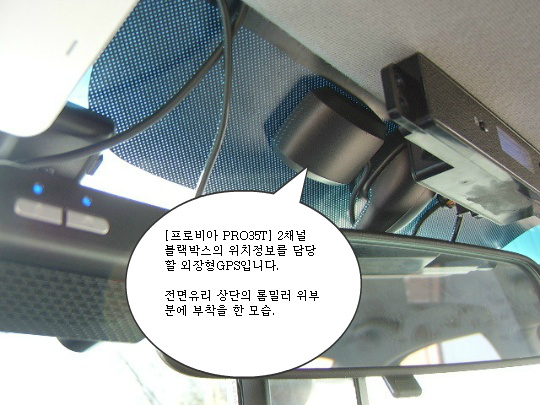

▲[프로비아 PRO35T] 2채널 블랙박스의 외장형 GPS의 부착을 한 모습입니다.

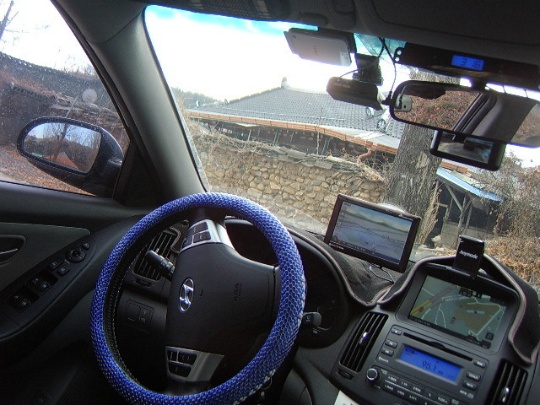

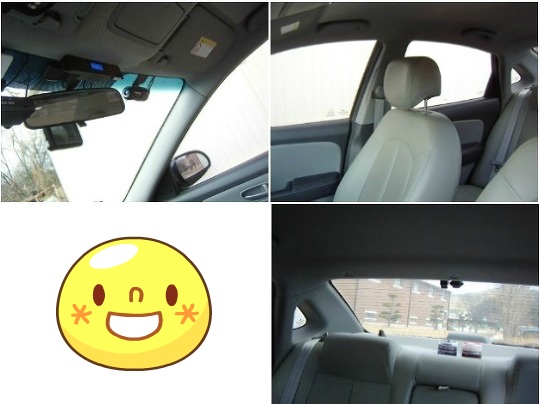

▲[프로비아 PRO35T] 2채널 블랙박스의 장착작업을 끝내고, 차량실내를 고루 사진에 담았습니다.



아래 영상은 [프로비아 PRO35T] 2채널 블랙박스의 장착 후의 작동영상입니다.

동영상 게재 위치: http://youtu.be/3VsbzwseWXI

<iframe height=360 src="http://www.youtube-nocookie.com/embed/3VsbzwseWXI?rel=0" frameBorder=0 width=480 allowfullscreen=""></iframe>

추운날에 차량에 블랙박스를 장착하려니, 손 긑이 시립더군요.

본 게시글의 프로비아 "PRO35T"의 체험단으로 선정되어 작성되는 체험기임을 알림니다.
