차량에 장착:2채널 LCD, Wi-Fi 블랙박스 아이로드 T8 2015-03-23 20:57:21 주소복사
홈페이지홈페이지

차량에 장착:2채널 LCD, Wi-Fi 블랙박스 아이로드 T8



블랙박스의 차량에 장착은 몇가지 요령만 알면 생각보다 쉬운 작업이 되며, 3.5인치 풀터치 LCD를 탑재한

아이로드 T8은 LCD로 실시간 영상을 제공한다는 점이 블랙박스의 장착에 따른 촬영각도를 맞추기 편리합니다.



스마트폰(Wi-Fi지원 통신기기)으로 아이로드 스마트 매니저를 실행하여 Wi-Fi로 실시간 영상을 보면서

장착이 가능하지만, 조금은 더 간단한 3.5인치 LCD를 이용한 실시간 영상을 보면서 장착작업을 하였습니다.

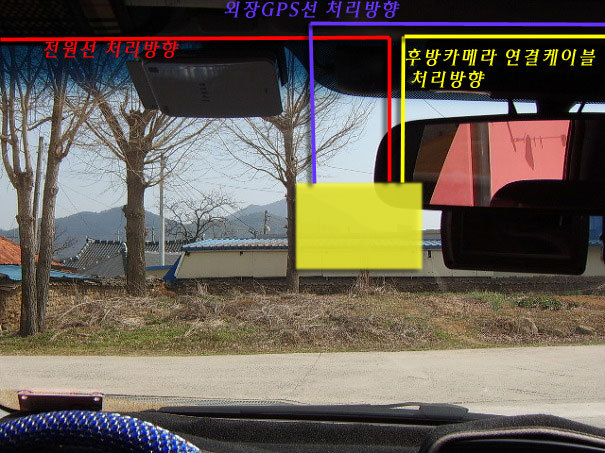

블랙박스의 전방카메라 장착위치는 전면유리의 1/2지점에 해당되는 롬밀러부근이 가장 좋은 조건으로

블랙박스 촬영화각에 대비한 좌우측의 평균적인 중간지점이기 때문에 화점이 어느 한쪽으로 치우치는 것을 최대한

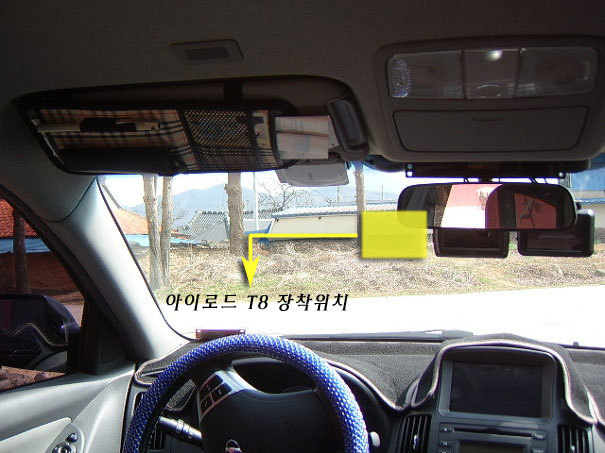

 방지할 수 있습니다. 이번 아이로드 T8의 장착위치는 사진과 같이 롬밀려기준으로 좌측에 부착을 하였습니다.

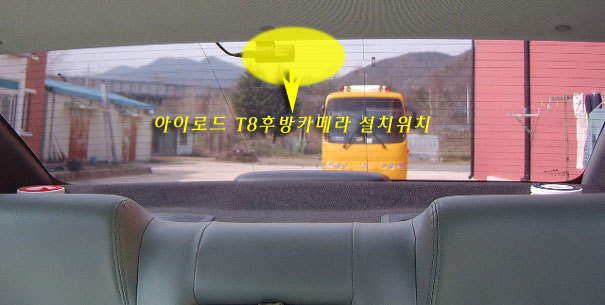

아이로드 T8의 후방카메라도 최대한 후면유리의 1/2지점인 중앙의 상부에 부착을 하였습니다.

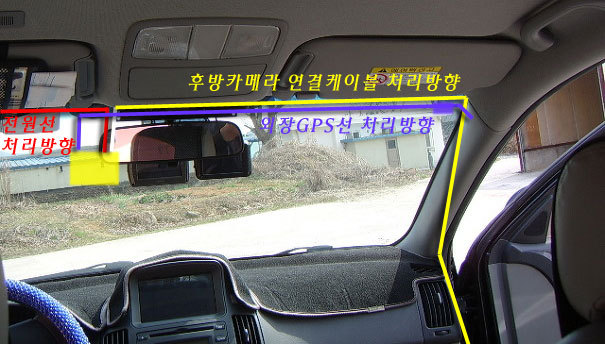

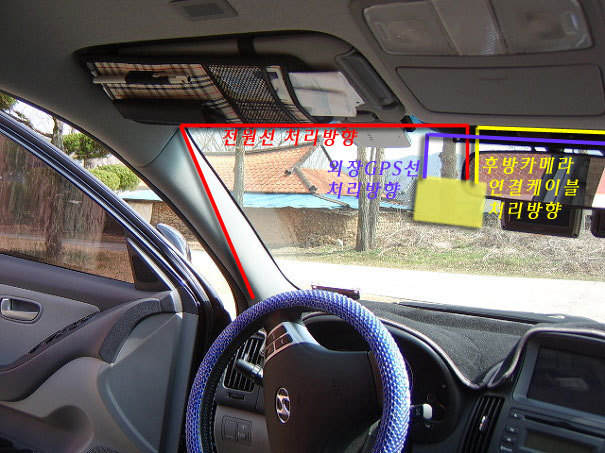

아이로드 T8의 본체와 연결되는 상시전원퓨즈케이블, 외장GPS선, 후방카메라 연결케이블의 3가지 케이블을

사진과 같이 전면유리의 천장재부분을 이용하여 좌측과 우측으로 나누어 케이블을 감추었습니다.

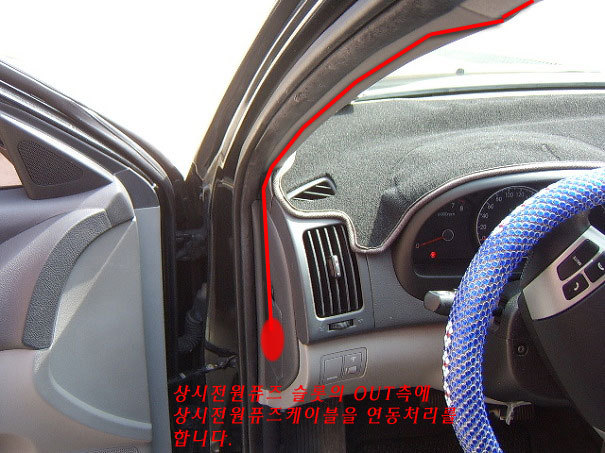

 아반테HD는 대시보드 좌측에 퓨즈박스가 있어 상시전원 퓨즈연결케이블은 좌측A필려를 통과합니다.



A필려와 대시보드측면의 커버를 탈거하면 케이블정도는 감추거나, 통과를 시킬 수 있는 공긴이 있으므로

상시전원 퓨즈에 연동작업을 한 상시전원케이블은 깔끔하게 마무리를 할 수 있습니다.



기본구성품에 있는 시가짹전원케이블도 전체적인 작업을 보면, "역ㄷ"자 모양으로 시가짹에서 대시보드의

하단으로 감추면서 우측의 A필려를 통과시키고, 전면유리의 천장재부분으로 감추면서 롬미려까지 가면 됨니다.





후방카메라 연결케이블은 A필려 실내바닥까지 통과를 시키고, 외장GPS케이블은 A필려부근에서 마무리합니다.

오래된 차량들은 커텐에어백이 없어서 고무몰딩과 커버속으로 감추었지만, 요즘은 커텐에어빽을 기본으로 하는

차량들이 있어 영향을 받지않는 실내바닥 측면에 있는 커버속으로 C필려까지 케이블을 감추는 것도 좋습니다.

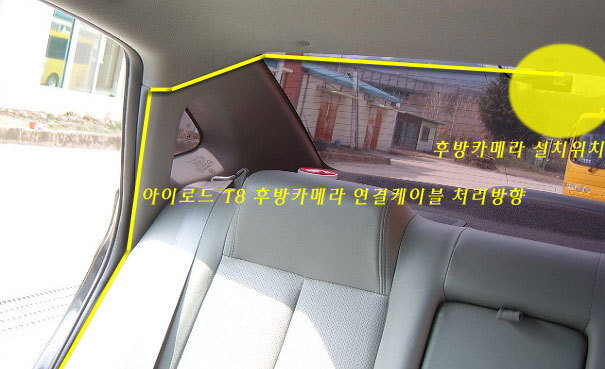

뒷자석의 C필려까지 후방카메라 연결케이블을 감추고, 후면유리 천장재를 이용하여 후방카메라까지 갑니다.



기본적인 케이블작업 방향을 알려드렸으니, 지금부터 실제 작업을 합니다.

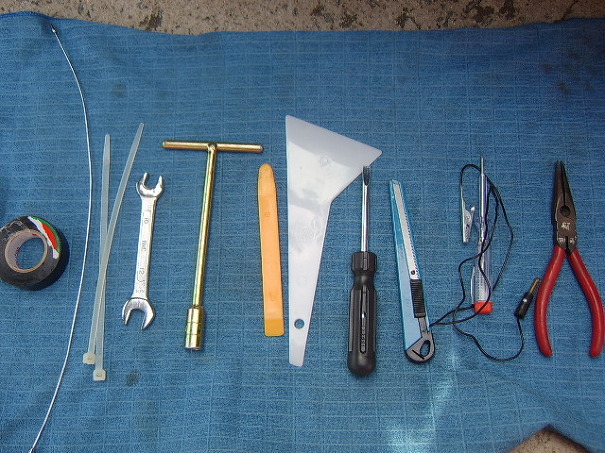

블랙박스의 차량장착에 필요한 있으면 좋은 기본적인 공구들입니다.



첫번째, 상시전원 퓨즈연결케이블의 퓨즈연동 작업을 제일 먼저 합니다.

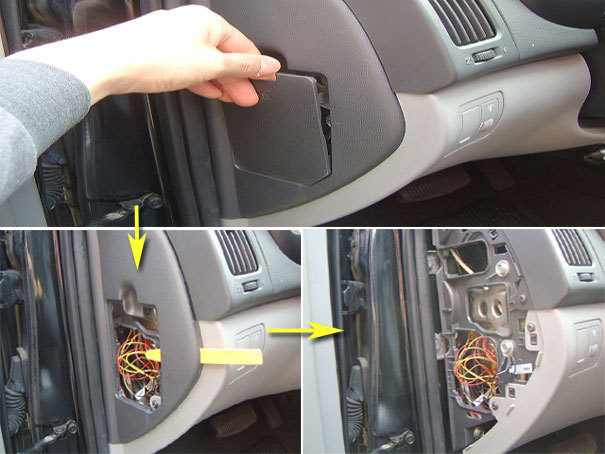

상시전원 연결케이블의 상시전원퓨즈에 연결하기 위하여 아반테HD의 대시보드 좌측 커버을 탈거하였으며,

방법은 핀타입으로 커버가 고정되므로 살짝 들추어서 제껴주면 커버는 쉽게 탈거할 수 있습니다.

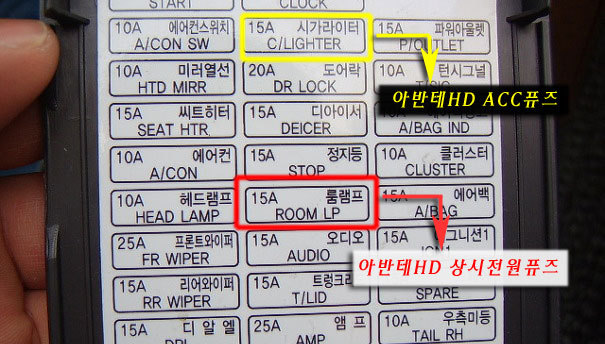

아이로드 T8의 상시전원 연결케이블은 2선방식으로 퓨즈박스의 커버안쪽에 표시되는 퓨즈목록표로

ACC전원의 퓨즈는 그대로 두고, 적색의 전선을 상시전원인 롬램프퓨즈에 연결하면 됨니다.

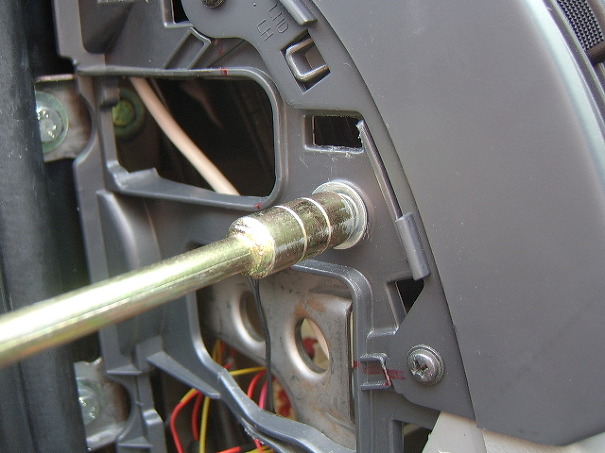

아이로드 T8의 2선방식인 상시전원 연결케이블의 접지는 사진같이 차체와 연결되는 볼트에 연결하면 됨니다.

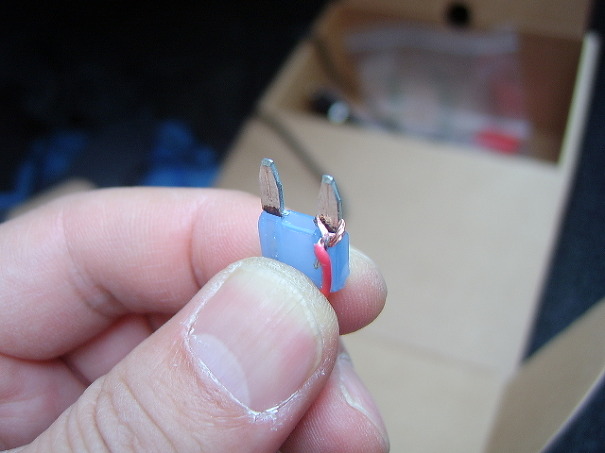

퓨즈에 전원선을 감아줄때는 사진과 같은 경우에는 한쪽다리에 감아주면 되지만, 최근 차량들은

작은 미니퓨즈를 사용하므로 다리부분에 해당되는 살짝 나온부분의 전체를 세로로 감아버리면 됨니다.

퓨즈는 플러스전류만 흐르는 구조로 과전류가 흐르면 퓨즈의 납부분이 녹아서 전류를 차단하는 원리이므로

안전하게 차량 화재를 방지하기 위하여 전류테스터기등으로 전류가 나오는 OUT슬롯보다는 반대인 IN슬롯에



피복된 전선을 걸어준 퓨즈다리가 꼽아지게 하는 것이 외부전자기기의 전원연동 작업의 기본됨니다.

접지는 마이너스 전류가 통하는 차량의 뼈대와 연결되는 볼트등에 연결하여 고정을 시켜 주는 것이 좋습니다.

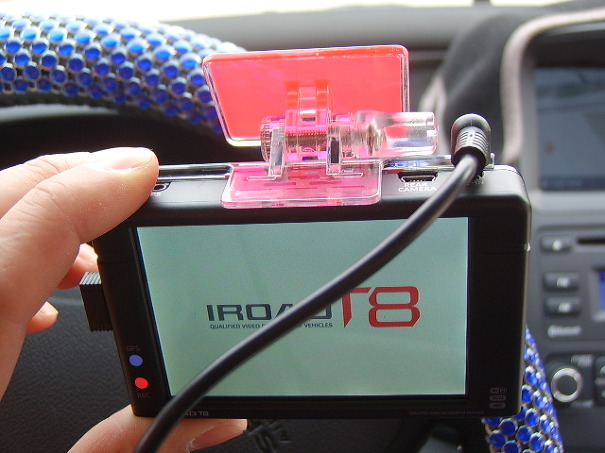

아이로드 T8 블랙박스 본체에 연결하여 상시전원 연동작업의 테스트를 위하여 부팅을 시켰는 데, 성공하였습니다.



두번째,  본체의 LCD로 후방카메라의 실시간 영상을 보면서 후방카메라를 부착합니다.



후방카메라를 부착하기 위하여 후방카메라와 본체를 연결케이블로 연결하고, 본체를 부팅시킴니다.

본체를 부착하고, 후방카메라를 부착하려면, LCD가 편하다고는 하지만, 조금이라도 거리가 있으면 실시간 영상을

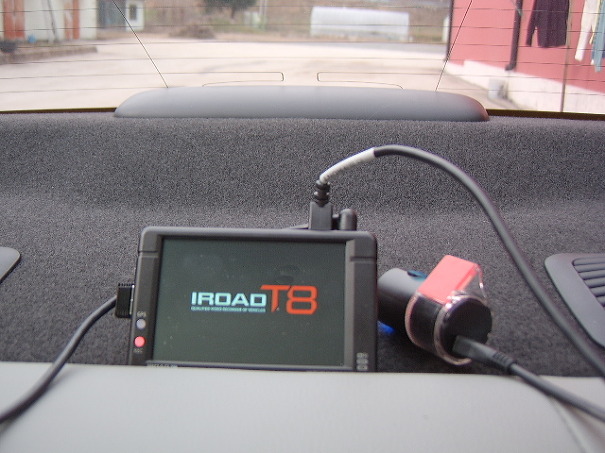

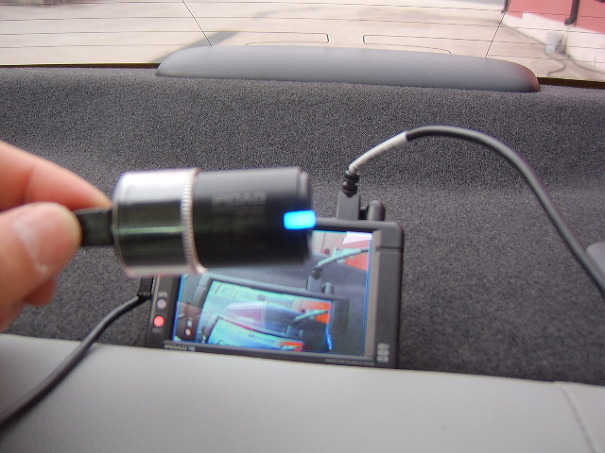

자세히 볼 수가 없으므로 본체를 뒷자석 선반에 두고, LCD로 후방 실시간 영상을 보면서 후방카메라를 부착하고,

나중에 연결케이블의 감추기작업을 하면 편합니다.

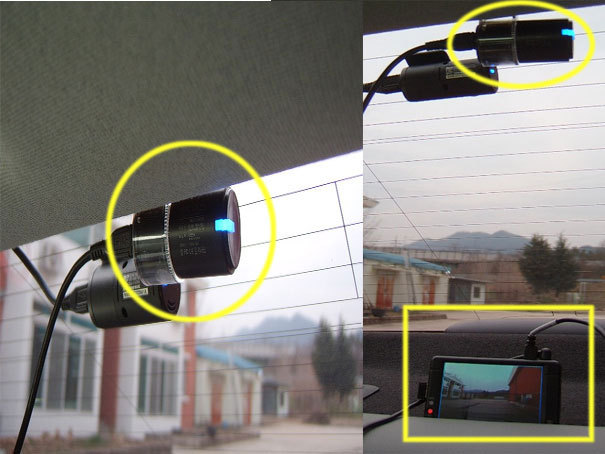

후방카메라의 실시간 영상을 보면서 카메라의 촬영각도, 연결케이블의 좌우측위치, 촬영방향 등을

살펴보면서 최종적으로 부착을 마무리할때까지 편하게 작업을 하였습니다.

기존의 다른 제품과의 영상촬영 간섭을 피하기 위하여 살짝 틀어지게 부착이 되었습니다.



셋번째,  실시간 영상을 보면서 본체부착과 상시전원 퓨즈연결케이블의 감추기작업

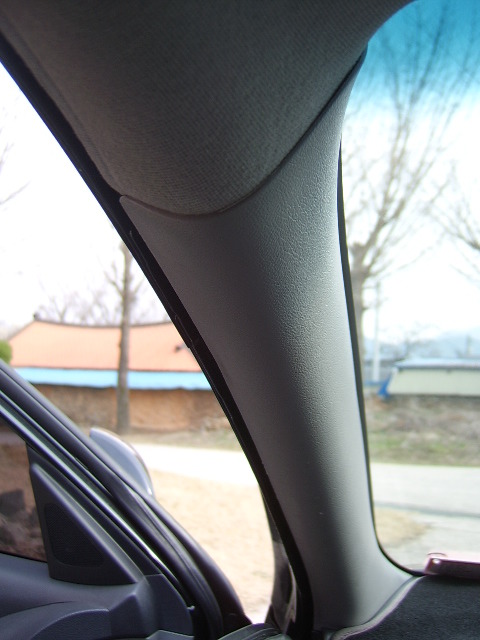

상시전원 퓨즈연결케이블이 통과하는 A필려는 에어백이 없는 차량이라면 케이블을 감추는 좋은 공간이 되며,

에어백이 있는 차량이라면, 퓨즈박스인근에서 케이블을 정리를 하여야 합니다.

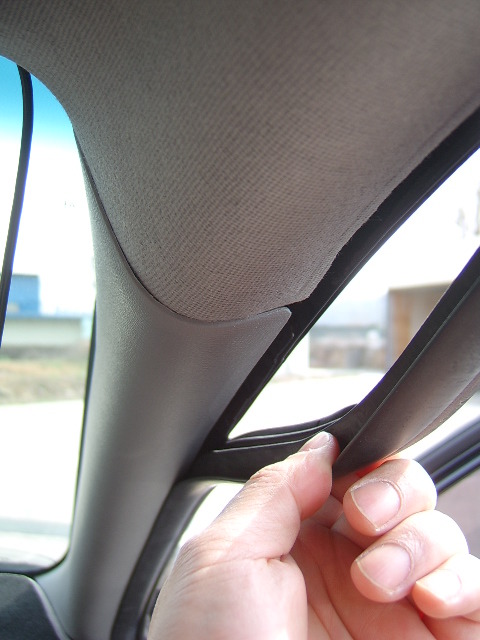

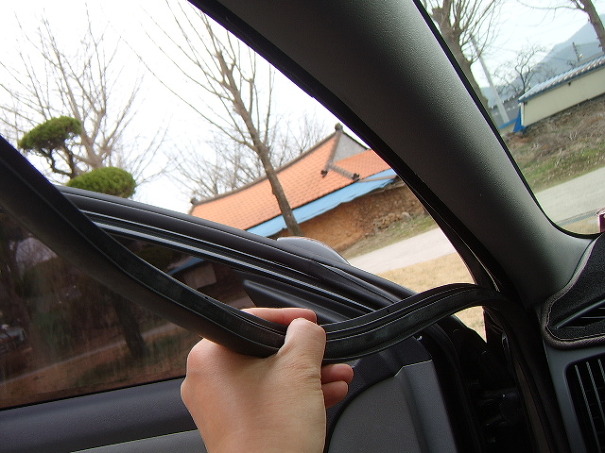

A필려를 탈거하기에 앞서, 운전석 문틀의 고무몰딩은 단순히 끼워져 있으므로 당겨서 털거합니다.

A필려 하단까지 고무몰딩을 당겨서 놓으시고,

A필려 커버는 실내방향으로 밀어주면 고정핀에서 탈거가 되는 데,

커버에 별도의 나사로 고정하는 방식과 에어백이 있는 경우에는 조심하여 탈거를 하여야 합니다.

다른 전자제품을 사용중이라서 그런지 전원케이블을 고정시켜놓았습니다.

아이로드 T8 상시전원 퓨즈연결케이블의 남는 케이블도 이곳에서 정리를 하였습니다.

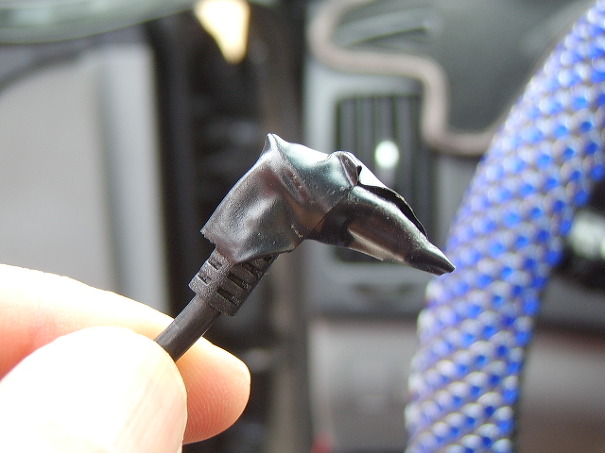

상시퓨즈에 연동작업만을 하였기에 본체를 부착할겸, 케이블 감추기를 위하여 상시전원이 흐르는 전원짹의

단자에 아스를 방지하기 위하여 전기절연테이프로 살짝 감아 놓았으며, 퓨즈박스에서 대시보드측면의

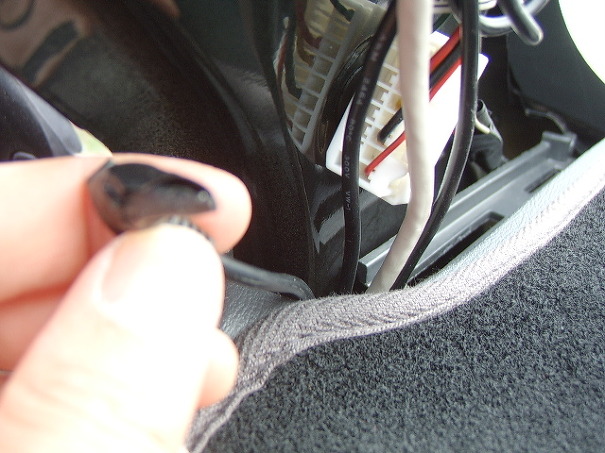

안쪽으로 케이블을 감추면서 틈새사이로 밀어 올려줍니다.

A필려와 대시보드 틈새로 케이블을 관통시켰으면, 아이로드 T8 본체에 전원을 연결하여 부팅시킴니다.

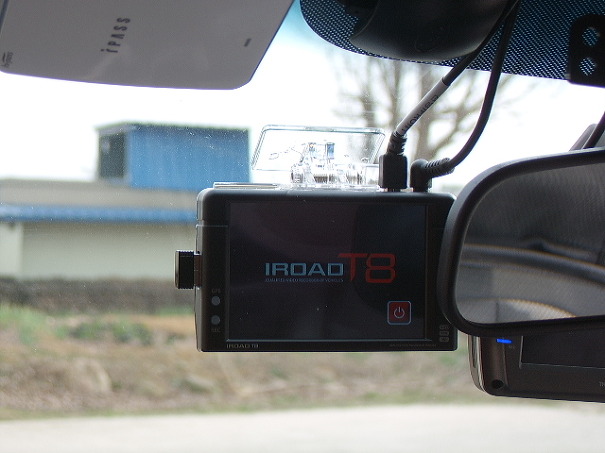

전방의 실시간 영상을 보면서 최종적으로 장착위치에서 미세하게 좌우 각도를 살펴서 부착을 합니다.

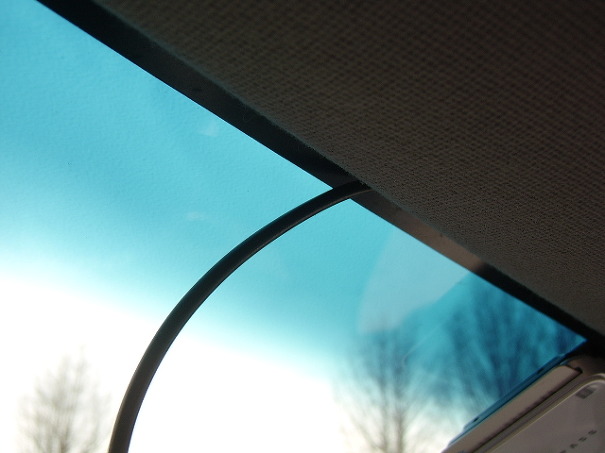

본체의 부착이 되었으면, 전웬케이블의 천장재 틈새로 밀어 놓어주면서 A필려까지 갑니다.

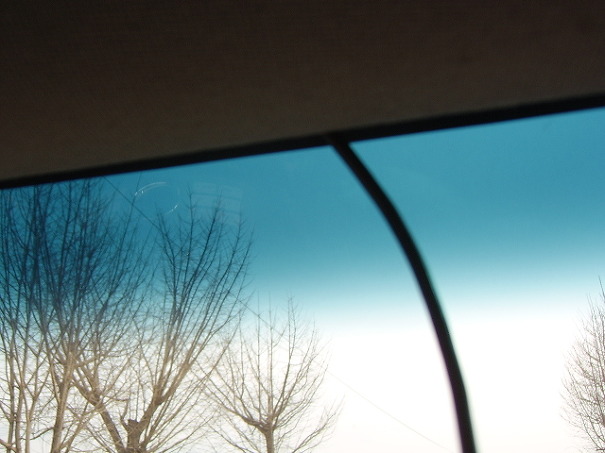

천장재 틈새에 밀어 넣는 방법으로 손가락 끝으로 하시면 편합니다. 몰론, 다른 도구를 사용하셔도 됨니다.

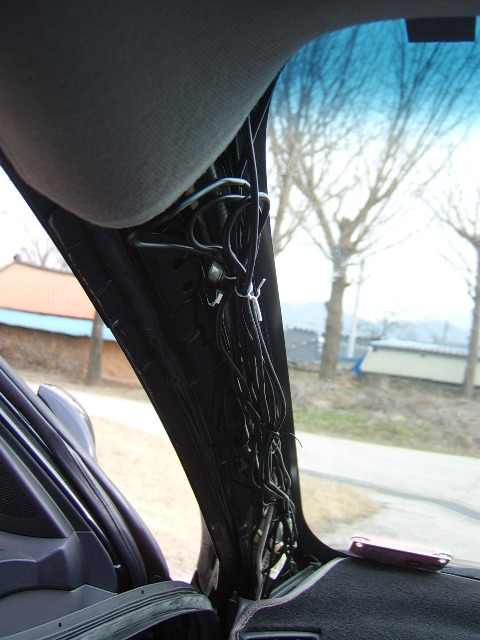

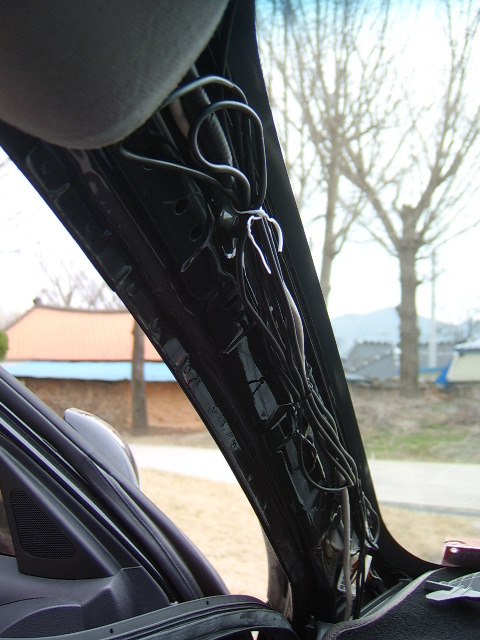

남는 전원케이블은 A필려에 촘촘하게 안풀어지게 정리를 하였습니다.

케이블 정리가 끝나면, A필려 커버를 다시 조립하면 됨니다.



대시보드 측면 커버도 조립을 하였으며, 퓨즈박스커버는 아직 조립을 안한 상태입니다.



상시전원 퓨즈연결케이블의 선감추기는 계획대로 작업하여 마무리된 상태입니다.



네번째, 후방카메라 연결케이블 연결하고 감추기

전원케이블 작업과 같이 천장재 틈새로 후방카메라 연결케이블을 밀어 넣어주면서 우측A필려까지 작업을 합니다.

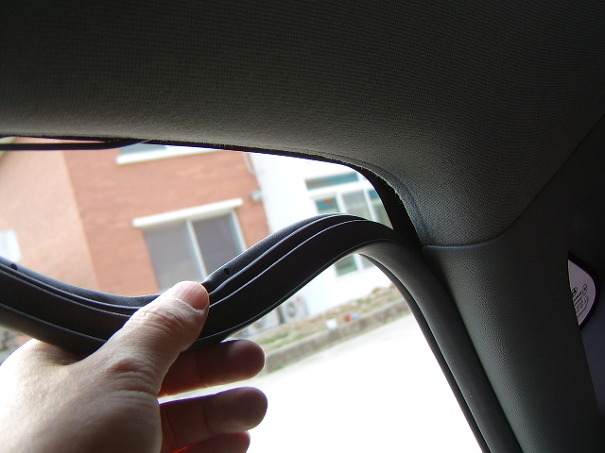

A필려 커버를 탈거하기 위하여 고무몰딩을 당겨서 분리시켜 놓습니다.

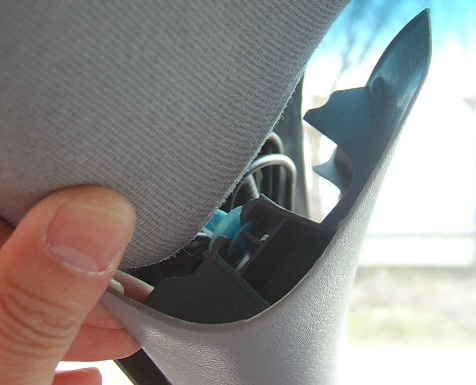

A필려 커버를 탈거하였으며, 커버의 하단에 ㄴ자모양의 고정핀을 주의하시면서 작업을 하세요.

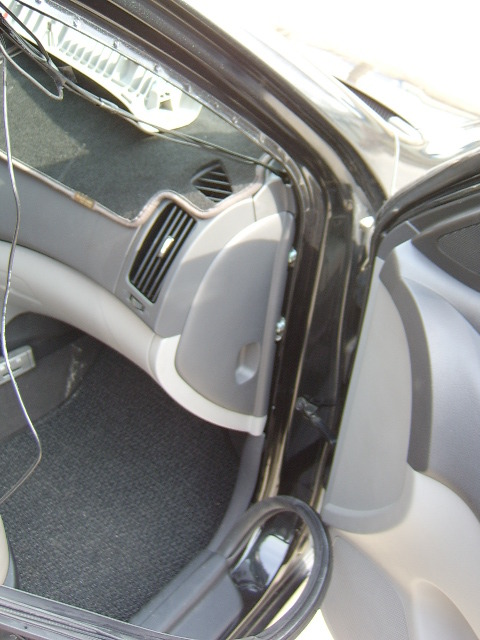

후방카메라의 연결케이블을 차량 실내바닥으로 내리기 위하여 고무몰딩도 쭉 당겨서 내려으며,

대시보드 측면의 홈과 차체사이로 케이블을 내리면서 A필려를 조립하고, 고무몰딩도 조립하여 놓았습니다.

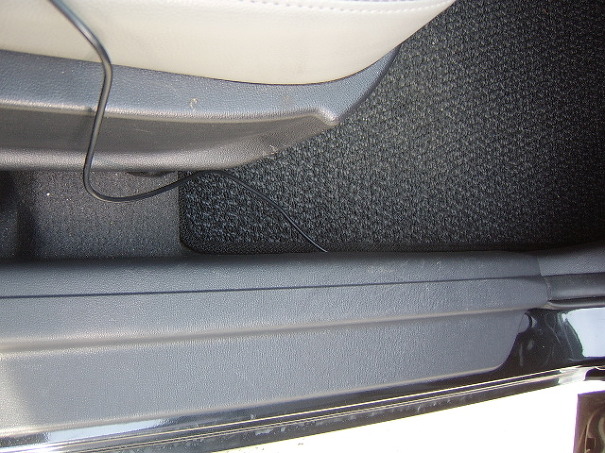

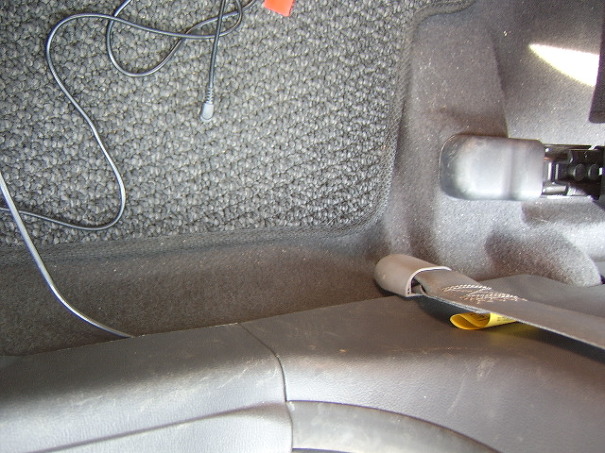

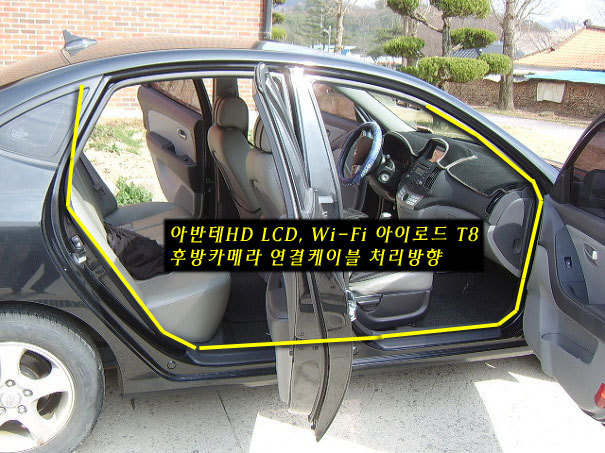

차량 실내의 바닥 측면커버의 안쪽으로 케이블을 감추면서 뒷자석까지 작업을 합니다.

커버의 안쪽으로 케이블을 감추는 작업은 비교적 쉬운 작업으로 차종에 따라서 어려울수도 있을 것입니다.

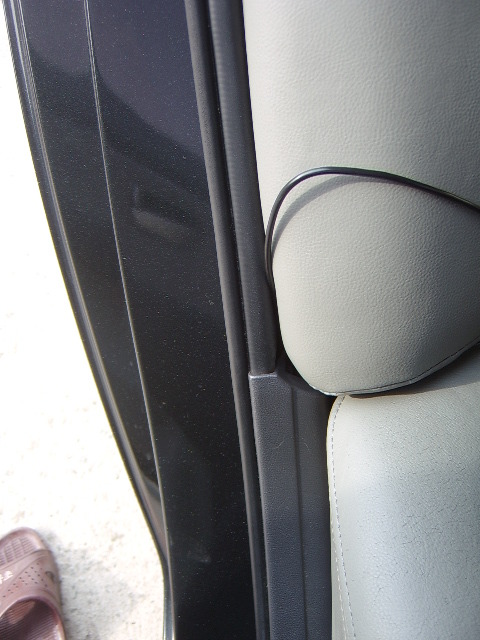

연결케이블을 뒷자석의 측면 커버의 안쪽으로 감추면서 C필려까지 작업을 합니다.

C필려 커버를 탈거하기 위하여 고무몰딩을 먼저 탈거시켜놓습니다. 당기면 빠짐니다.

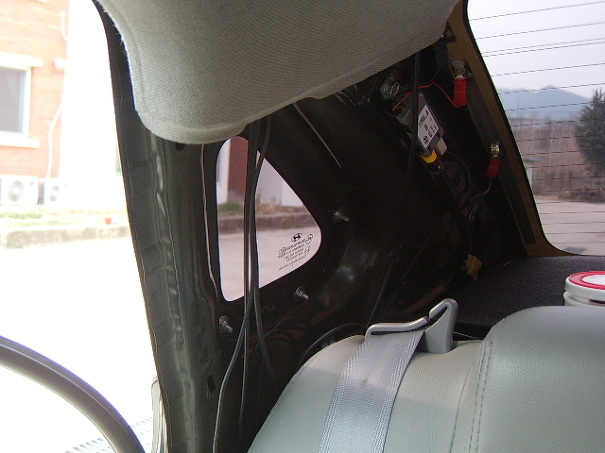

C필려를 커쳐서 후방카메라에 연결하고, 남은 케이블은 C필려 안쪽에 정리하여 보관을 합니다.

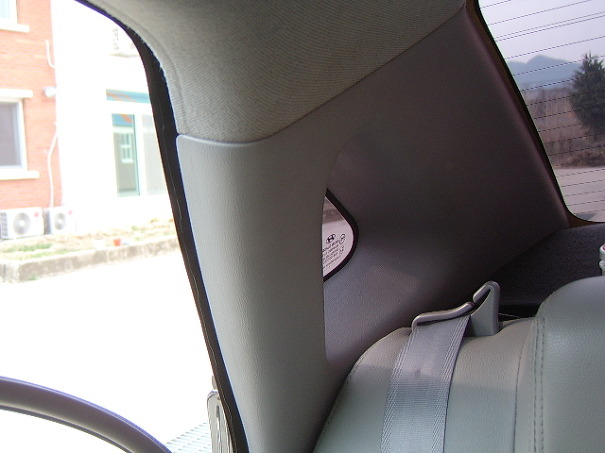

C필 커버를 조립을 하고, 고무몰딩을 조립합니다.



후방카메라의 연결과정의 케이블 감추기는 천장재의 틈새로 케이블을 밀어 넣어주면 됨니다.

기존 후방카메라와의 영상간섭을 피하기 위하여 위치를 찾다보니, 더 높은 위치에 부착이 되었습니다.

후방카메라 연결케이블의 감추기작업을 마친 모습니다.

아이로드 T8 본체에서도 후방카메라가 연결이 되었습니다.



다섯번째, 아이로드 T8의 외장GPS 부착과 케이블 감추기

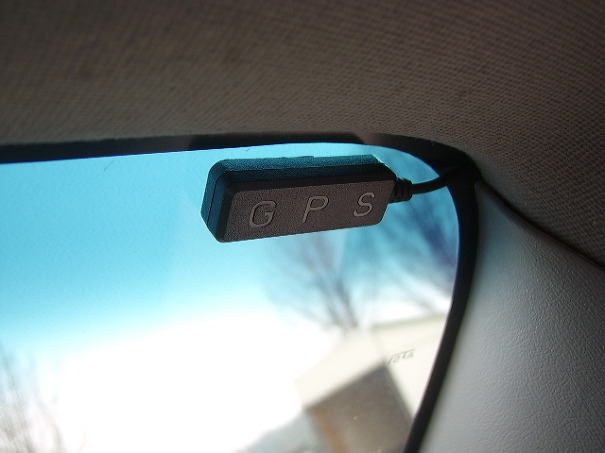

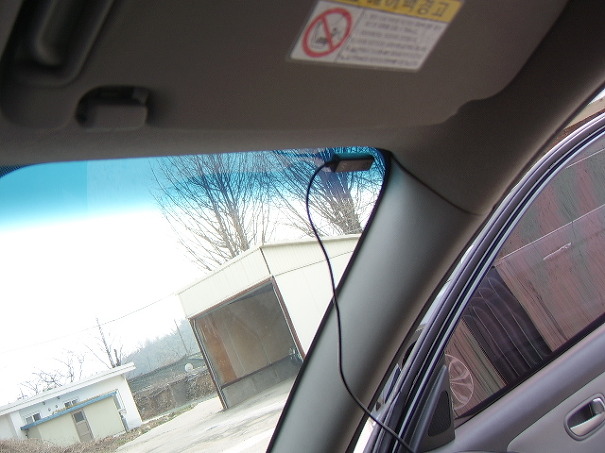

외장 GPS수신기를 우측A필려 부근의 전면유리에 부착을 하고,

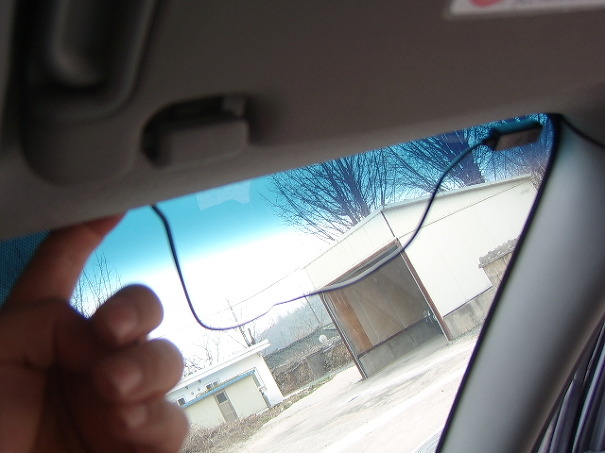

전면유리 천장재 틈새로 케이블을 밀어 넣으면서 외장GPS수신기까지 감추기를 합니다.

케이블을 감추다보니,

여유분이 생겨서 A필려 안쪽에 감추다보니, 외장GPS수신기를 탈거하여 재부착을 하였습니다.,



외장GPS수신기가 연결된 LCD, Wi-Fi 2채널 블랙박스 아이로드 T8본체입니다.

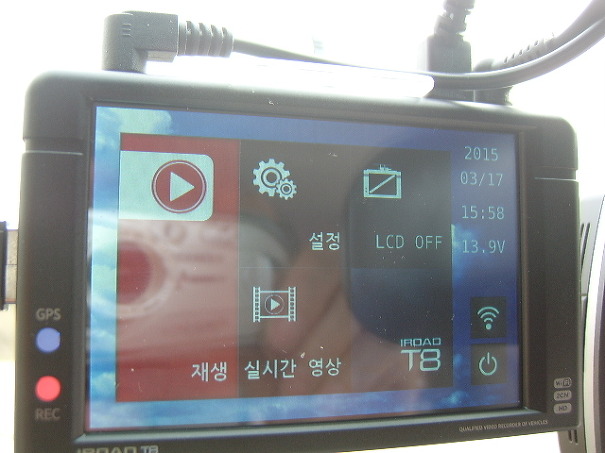

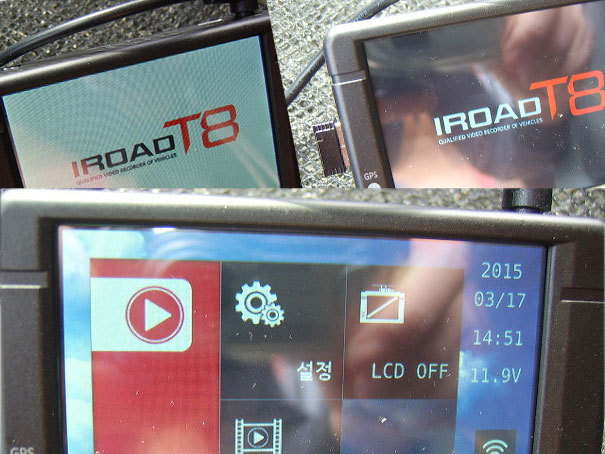

블랙박스의 LCD메인메뉴화면으로 Wi-Fi USB동글, 외장GPS수신기,후방카메라이 모두 연결된 모습니다.

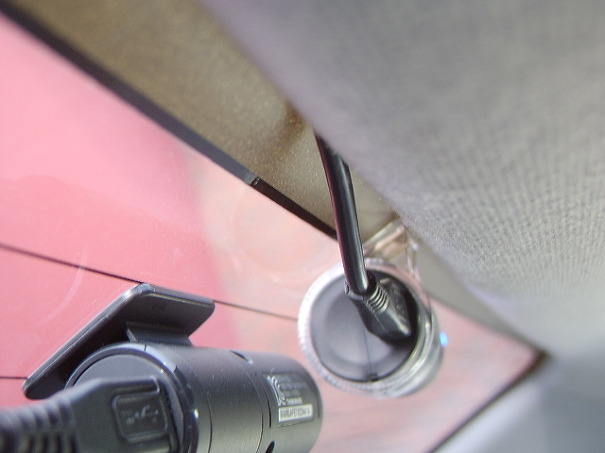

아반테HD에 장착이 완료된 LCD, Wi-Fi 2채널 블랙박스 아이로드 T8의 HD랜즈를 탑재한 본체입니다.

후방의 15%농도의 진한 썬팅으로 후방카메라가 장착된 위치를 찍어 보았는 데, 안보입니다.

================================IROAD T8 블랙박스 특징=================================

3.5인치 터치 LCD, 후방 30프레임, 실속형 블랙박스, Wi-Fi기능, 상시전원기능, 메모리 자동복구기능,

자동주차모드, 후방 시큐리티LED, 자동 펌웨어, 외장 GPS, 2채널 블랙박스,프레임프리,메모리할당 프리,

PC뷰어 후방영상 저장, 스마트폰 재생 및 설정, , 후방 밀려링, 터치화면확대, 무결성검증, 저전압차단,

후방카메라 3단계밝기, PIP화면, 전후방화면, 확대경, 차선그리기, 섬네일, JDR파일시스템, 포멧프리

아이로드 T8 체험단에 선정되어 작성되는 체험글로 내비인사이드(http://www.navinside.com)와

재원씨앤씨(http://http://www.navinc.co.kr)에서 제품을 무상으로 제공 받아 작성이 되었습니다.
